產品介紹一、簡介
測控系統采用高精度數字伺服閥，具有力閉環控制功能，能夠實現等載荷速率加載或等應力速率加載，控制精度高，可靠性好，采用微機實現電子測量、自動完成抗壓強度試驗，自動計算和打印報告, 廣泛應用于建筑行業和檢測單位。

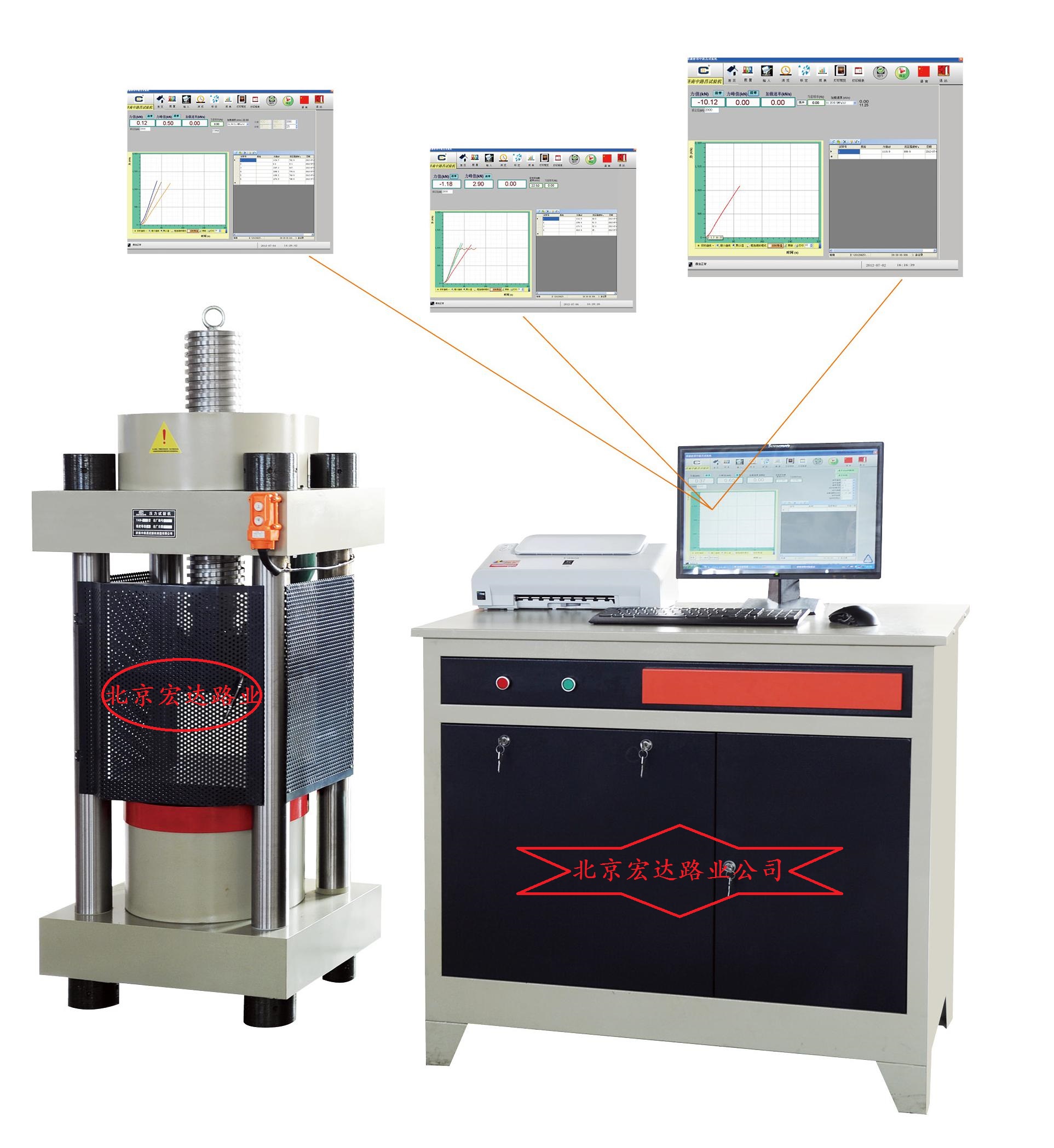

外觀示意圖
二、 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
三、 測力系統
l 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；
l 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線
l 自動間隔計時和連續試驗；
l 查詢、打印試驗結果靈活方便；
四、軟件描述

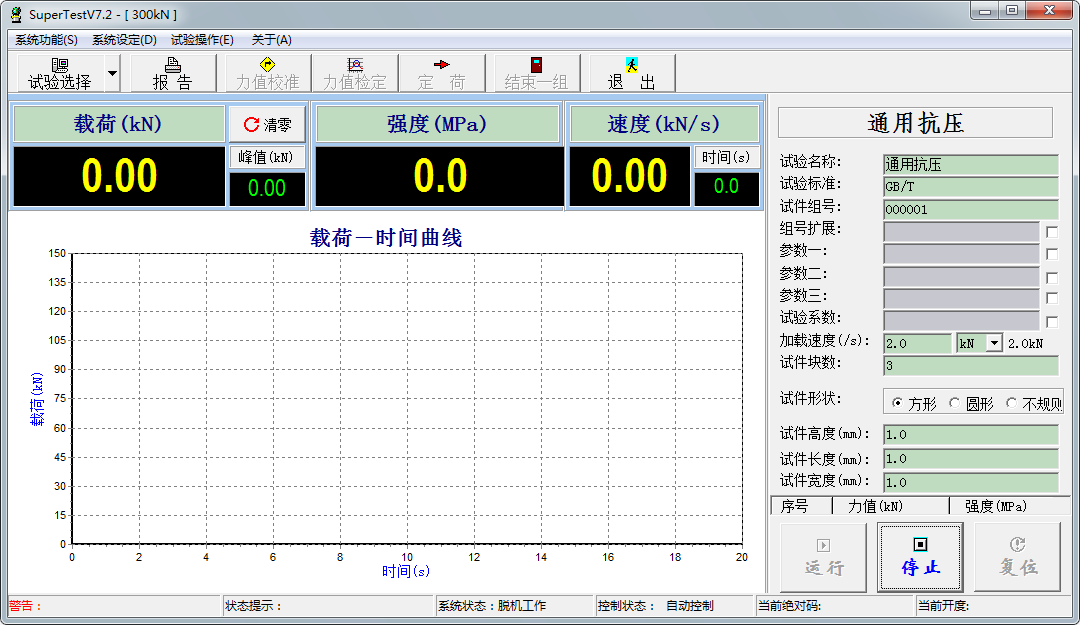

（1）主界面

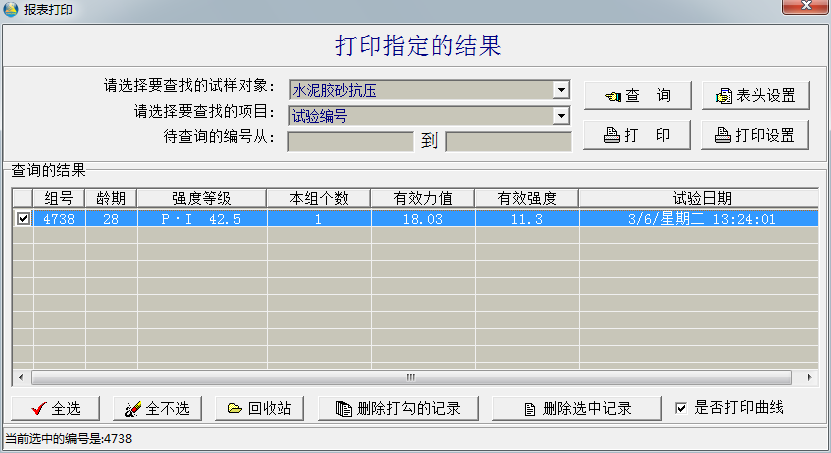

（2）結果查詢

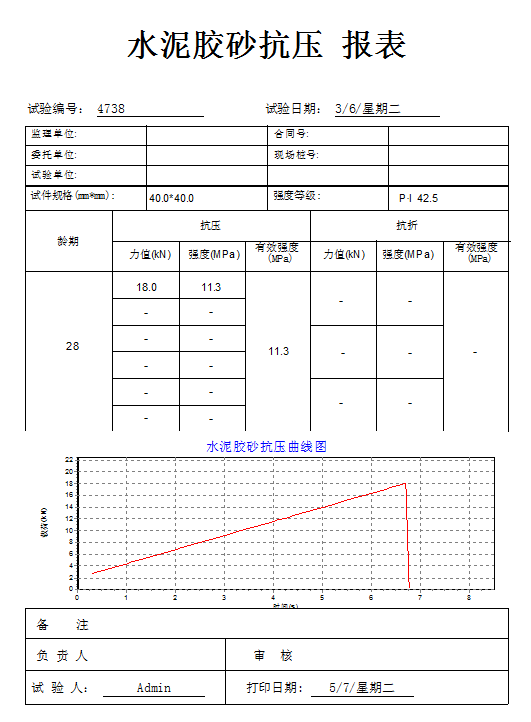

（3）報表模版
五、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
六、 主要性能技術指標
名稱 | 參數 |
最大試驗力（kN） | 2000 |
試驗力測量范圍 | 5%-100% |
試驗力示值相對誤差 | ＜ 示值的±1% |
上下壓板間距（mm） | 330 |
活塞行程(mm) | 100 |
立柱間距（mm） | 370 |
壓盤尺寸（mm） | 370*370 |
主機外形尺寸（mm） | 1100*900*1800 |
油源外形尺寸(mm) | 1100*750*1000 |
電機功率（kW） | 2 |
總重量（kg） | 1600 |
七、出廠標準配置清單
名稱 | 數量 | 備注 |
試驗機主機 | 1臺 | --------- |
油源控制臺 | 1臺 | 含電機、油泵、伺服閥 |
計算機 | 1臺 | 聯想品牌商用機 |
打印機 | 1臺 | 噴墨式 |
測控系統 | 1臺 | ---------- |
壓力傳感器 | 1只 | 中航電測 |
電器控制系統 | 1套 | ---------- |
上下壓盤 | 1套 | ---------- |
說明書\合格證\裝箱單 | 1套 | ---------- |
八、 技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
